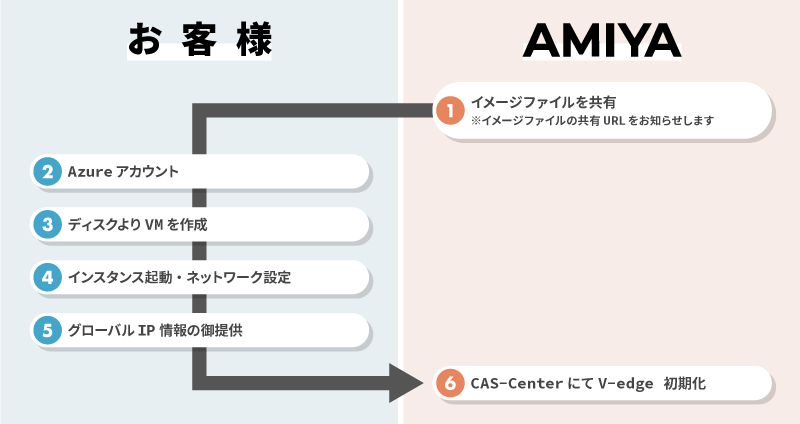

仮想Verona Edge構築手順（Azure版）

メニューの全てのサービスから「ディスク」を選択する

アップロードしたイメージファイルを開き、「VMの作成」をクリック

■タブ：基本

• ［仮想マシン名］：任意

• ［可用性オプション］：任意

• ［イメージ］：AgOS

• ［サイズ］：standard B2S 以上

• ［ライセンスの種類］：その他

• ［受信ポートの規則］：パブリック受信ポート：なし

• ［可用性オプション］：任意

■タブ：ディスク

• デフォルト値のまま

■タブ：ネットワーク

• ［Virtual Network］：Verona Edgeを構築する仮想ネットワークを選択

• ［サブネット］：Verona Edgeを構築するサブネットを選択

• ［パブリックIP］：事前に作成していたパブリックIPを指定、もしくは新規作成

• ［NIC ネットワークセキュリティグループ］：
  詳細 ネットワーク>セキュリティグループで新規作成（手順6を参照）し、本記事下部に記載の情報（セキュリティグループ設定値表）を参考にVerona用設定を登録

■タブ：管理

• カスタム ストレージ アカウントで［有効にする］を選択

• OSのゲスト診断を［有効］に設定

• 自動シャットダウン を［OFF］に設定

［完了］をクリックし、検証が問題無い事を確認

［作成］ボタンが表示されたらクリック

インスタンスが起動した事を確認

インスタンス一覧から、対象インスタンス名をダブルクリック

［サポート＋トラブルシューティング］の ［シリアルポートに接続］をクリック

ユーザ名、パスワード を入力してログイン
※値は網屋へお問合せ下さい。

以下のコマンドを入力しエンター

各行末でエンターキーを入力

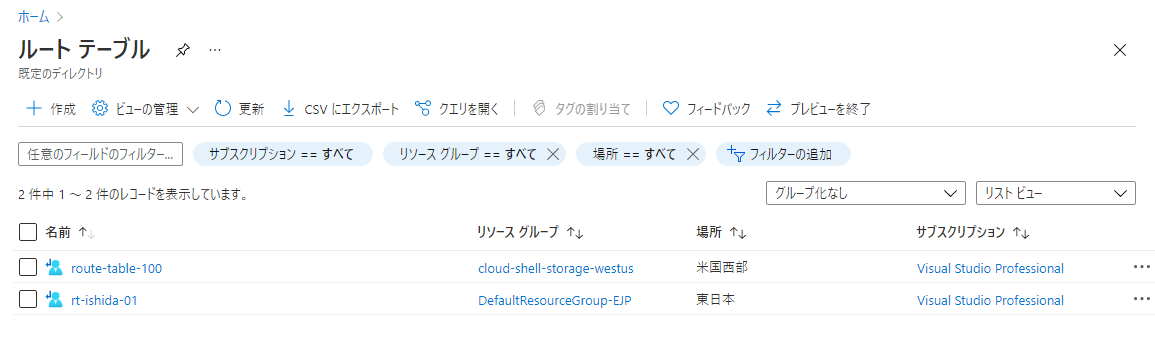

ルートテーブル画面から［作成］を選択し、以下を入力
※既にカスタムルートテーブルが作成されている場合には、手順3へスキップしてください。

• ［サブスクリプション］：適切なものを選択

• ［リソースグループ］：作成した仮想マシンと同じものを指定

• ［リージョン］：作成した仮想マシンと同じものを指定

• ［名前］：一意な任意の名称を指定

• ［ゲートウェイのルートを伝搬する］：Yes

［確認と作成］、［作成］の順に選択し、ルートテーブルを作成

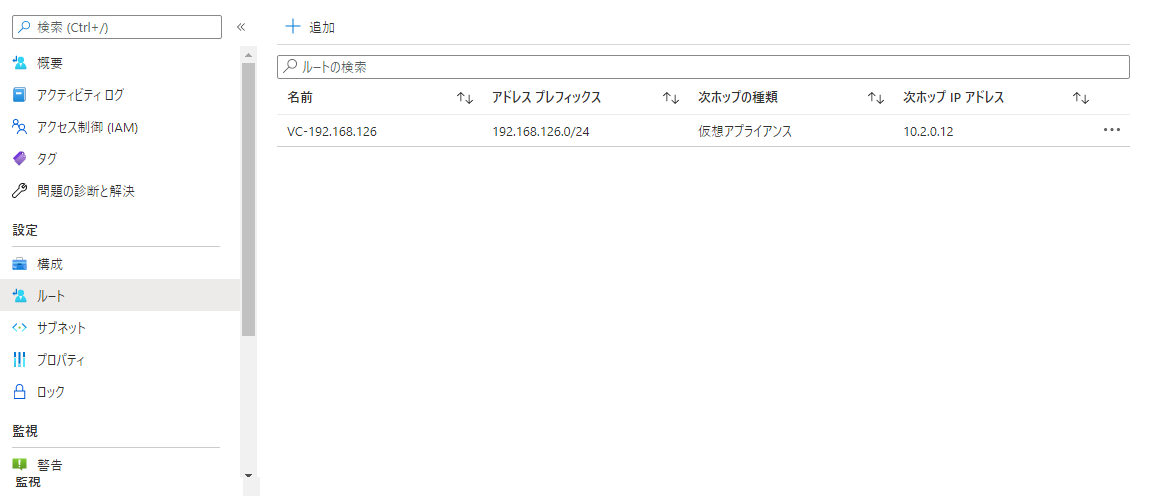

作成したルートテーブルの設定画面から［＋追加］をクリックし以下を入力

• ［ルート名］：一意な任意の名称を指定

• ［アドレスプレフィックス］：Azure内以外のVeronaで利用するアドレス/マスクを入力

• ［ネクストホップの種類］：仮想アプライアンス

• ［ネクストホップアドレス］：Verona Edge（仮想マシン）のNICアドレス（プライベートIP）

［ネットワーク セキュリティ グループ］から［＋作成］を選択する

［ネットワーク セキュリティ グループの作成］ページの［基本］タブで、次の値を入力または選択する

■タブ：基本

• ［サブスクリプション］：適切なものを選択

• ［リソースグループ］：作成した仮想マシンと同じものを指定

• ［ネットワークセキュリティグループ名］：任意

• ［リージョン］：作成した仮想マシンと同じものを指定

「レビュー＋作成」をクリックする

「検証に成功しました」というメッセージが表示されたら［作成］をクリックする

ネットワークセキュリティグループが作成されたら、作成されたネットワークセキュリティグループをクリックする

左ペインの［設定］から［受信セキュリティ―規則］をクリックする

「セキュリティグループ設定値表」の受信セキュリティ規則のポートについて「許可」で登録する

「セキュリティグループ設定値表」の送信セキュリティ規則のポートについて「許可」で登録する
※送信セキュリティ規則について特に制限していない場合は登録不要です。
