クラウドゲートウェイの利用に必要なAWS側のVPN接続設定手順を説明いたします。

※本ページで使用する画像とお客様環境での表示が異なる場合がございます。

【大まかな作業ステップ】

カスタマーゲートウェイの作成
仮想プライベートゲートウェイの作成とVPCへのアタッチ
ルートテーブルの作成

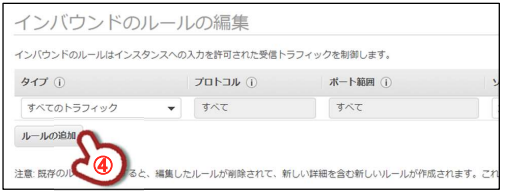

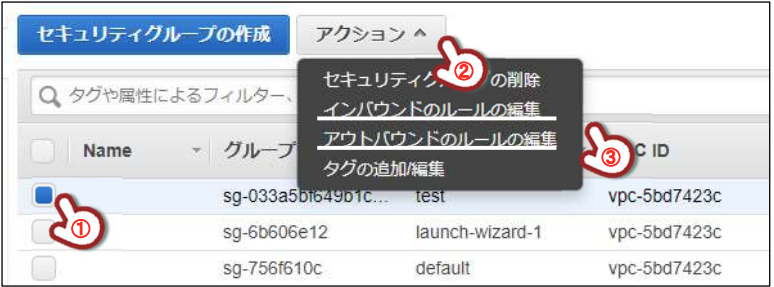

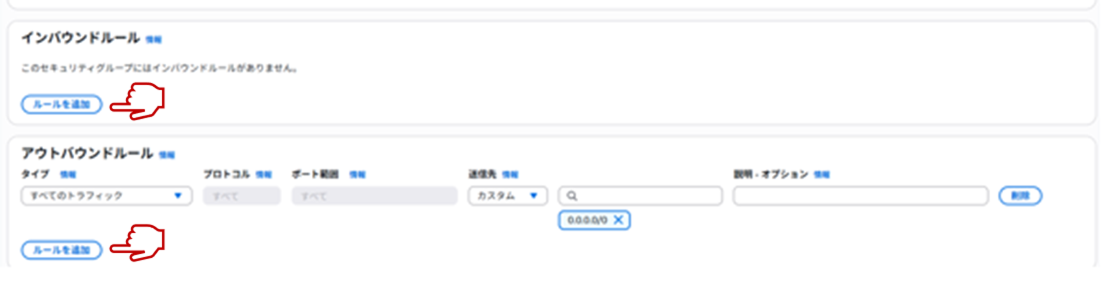

セキュリティグループの作成

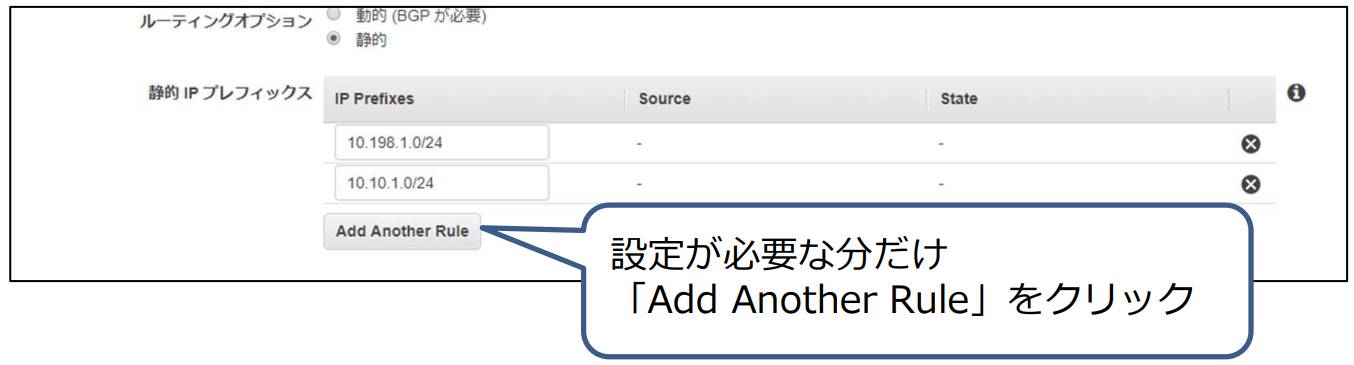

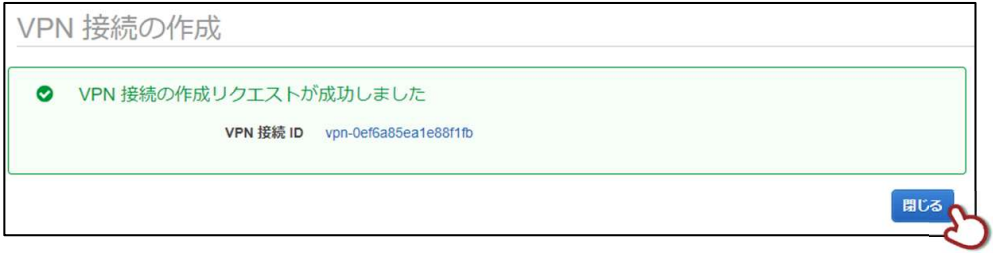

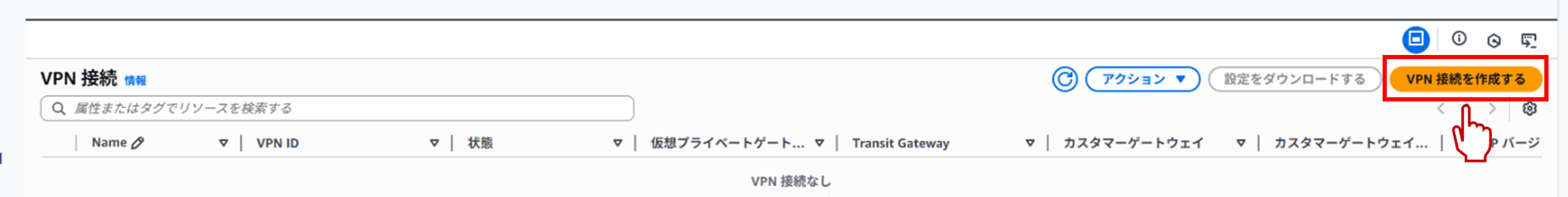

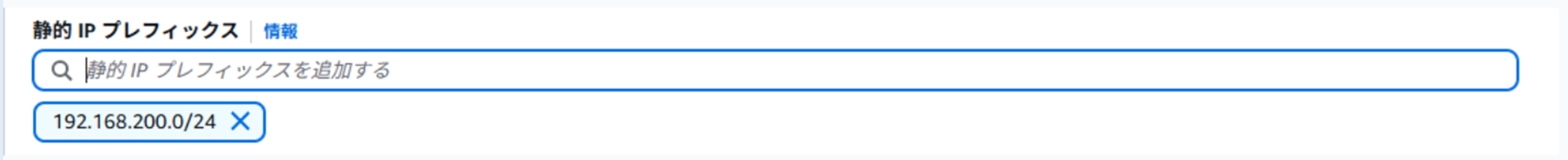

VPN接続の作成

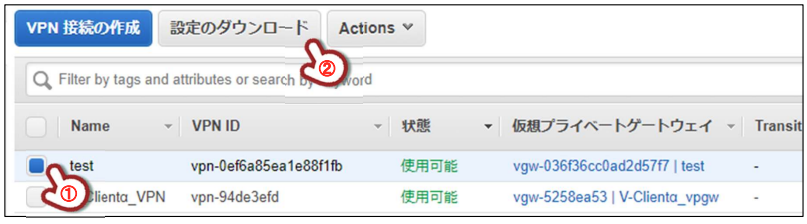

VPN接続の設定コンフィグを網屋へ送付

※参考情報

下記はAWS側で提供しているVPN接続に関する説明文書です。

AWS Site-to-Site VPN の開始方法 - AWS Site-to-Site VPN (amazon.com)

【ステップ1】カスタマーゲートウェイの作成

①AWSのコンソールへサインインします。

①-1. AWSトップ画面(https://aws.amazon.com/jp/)右上の「コンソールにサインインをクリック」

①-2. IDとパスワードを入力してサインイン

②AWSマネジメントコンソールの検索から「VPC」を検索します。

③「VPCダッシュボード」が表示されるので、「カスタマーゲートウェイ」をクリックします。

④画面左上の「カスタマーゲートウェイの作成」をクリックします。

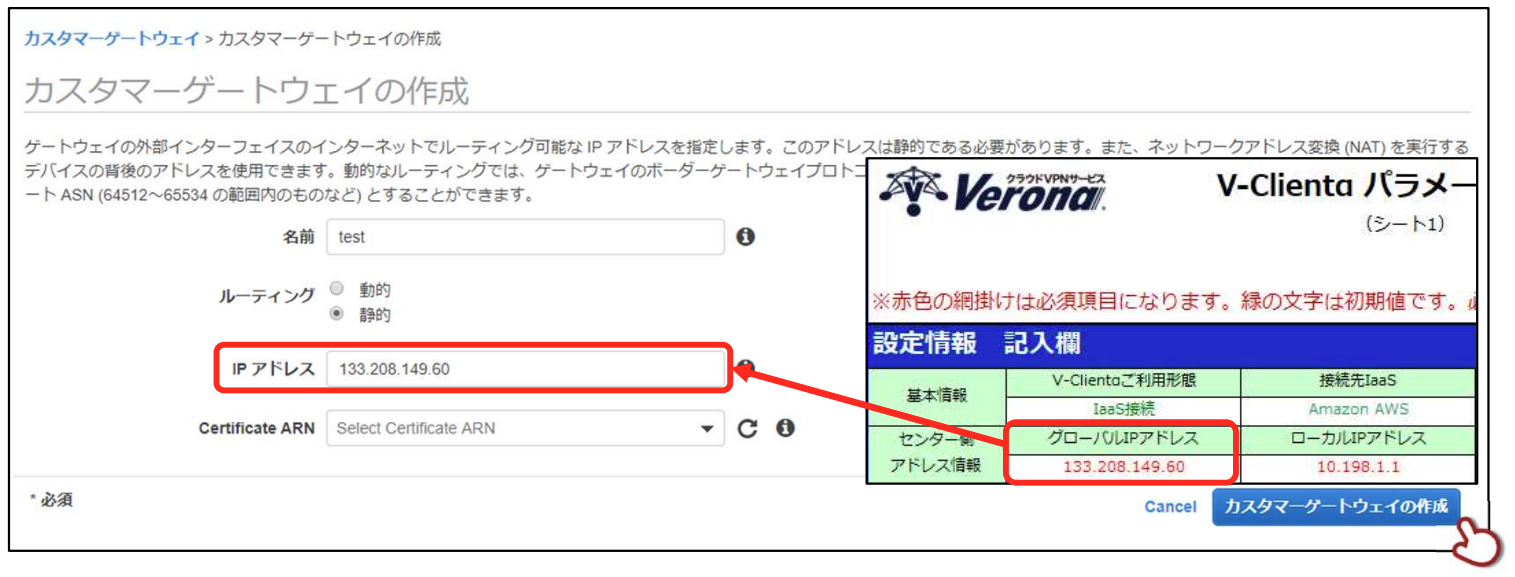

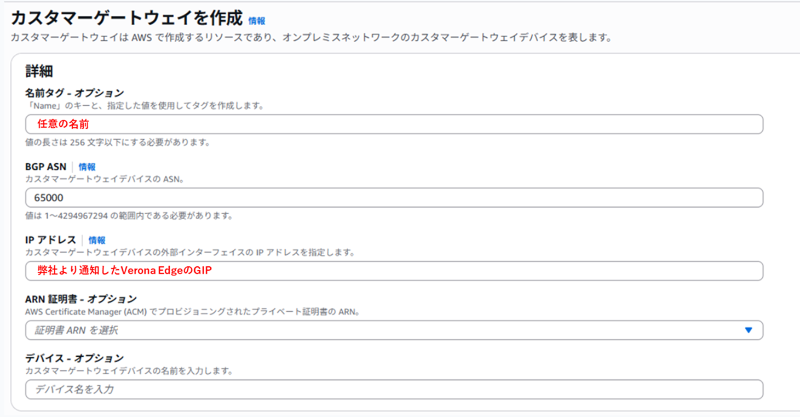

⑤下記の内容でカスタマーゲートウェイを作成してください。

⑤-1. 名前:お客様の任意の名前
⑤-2. ルーティング:静的
⑤-3. IPアドレス:網屋から通知したクラウドゲートウェイのグローバルIPアドレス
⑤-4. Certificate ARN:ブランク
⑤-5.「カスタマーゲートウェイの作成」をクリック

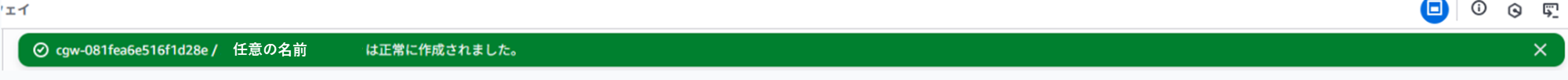

⑥作成が成功したら下記のような画面が表示されますので、これで【ステップ1】は完了です。

【ステップ2】仮想プライベートゲートウェイの作成とVPCへのアタッチ

①「VPNダッシュボード」の中から「仮想プライベートゲートウェイ」をクリックします。

②画面左上の「仮想プライベートゲートウェイ」をクリックします。

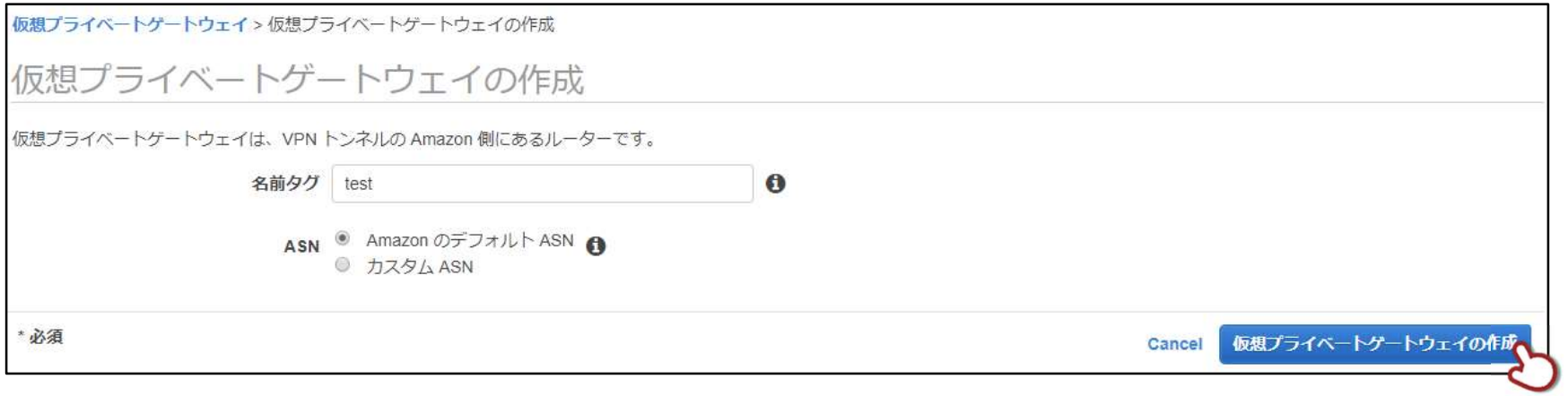

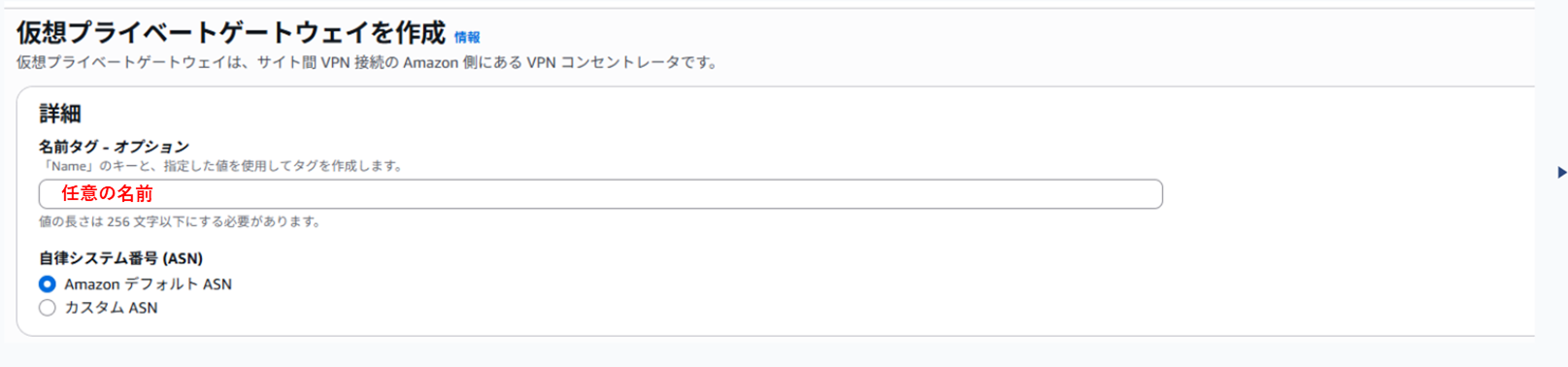

③下記の内容で仮想プライベートゲートウェイを作成して下さい。

③-1. 名前タグ：お客様の任意の名前

③-2. ASN：AmazonのデフォルトASN

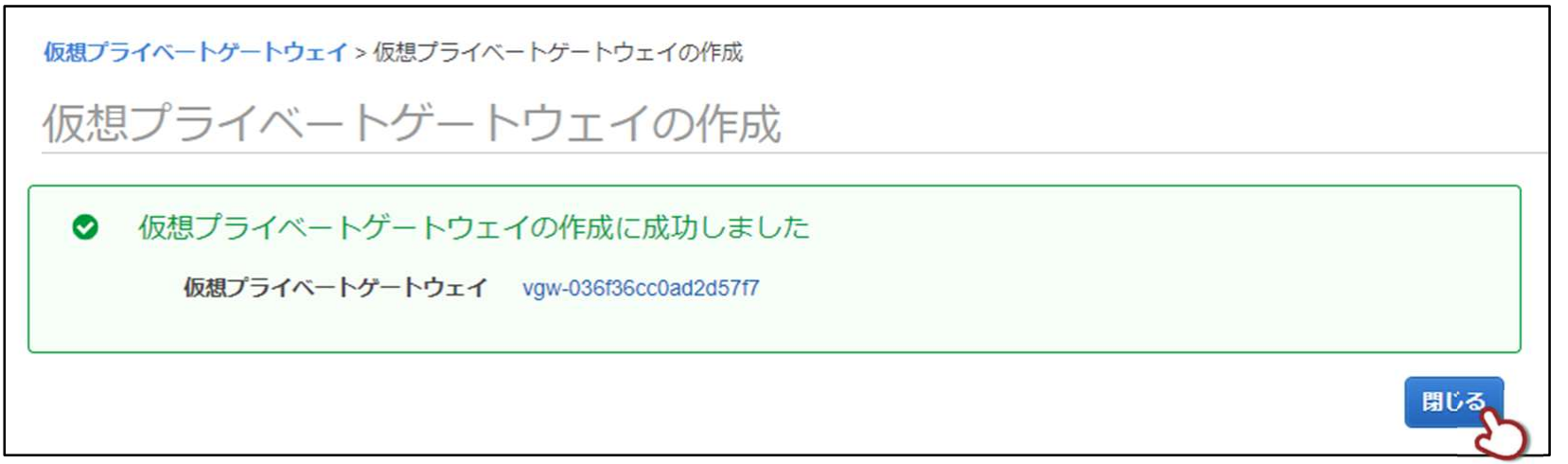

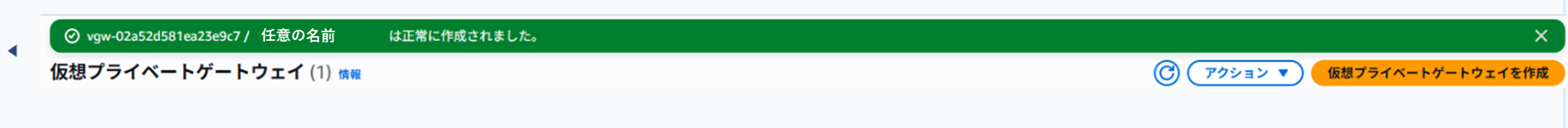

④作成が成功したら下記のような画面が表示されますので、これで仮想プライベートゲートウェイの作成は完了です。

⑤次に作成した仮想プライベートゲートウェイにVPCをアタッチします。

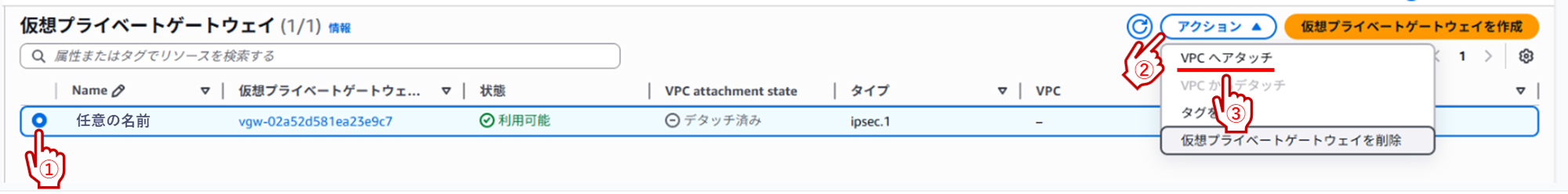

⑤-1. 仮想プライベートゲートウェイのトップ画面から、作成した仮想プライベートゲートウェイ
にチェックを入れる。

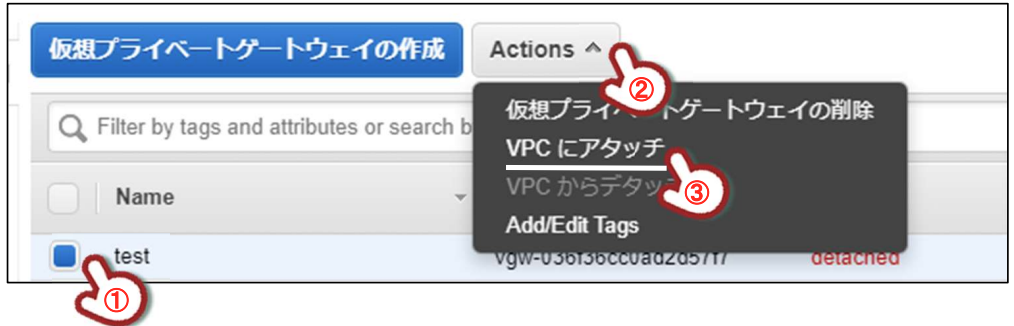

⑤-2. 上部の「Actions」をクリック
⑤-3.「VPCにアタッチ」をクリック

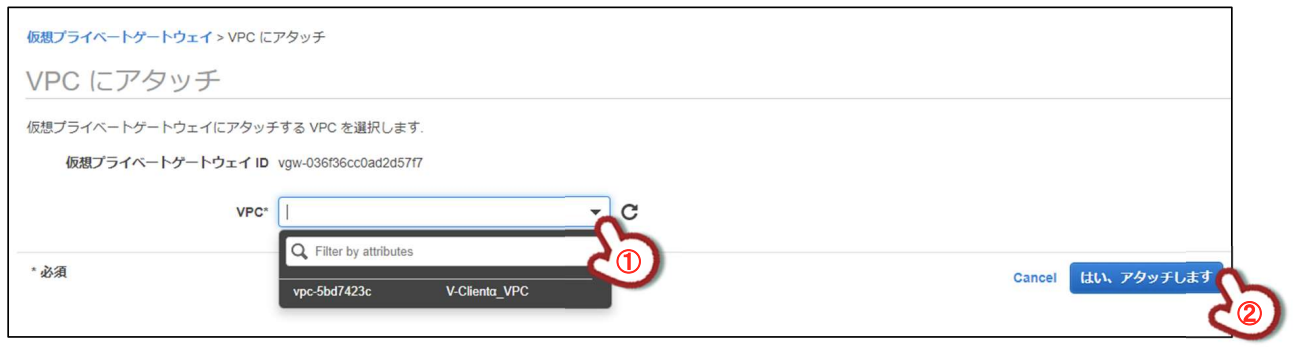

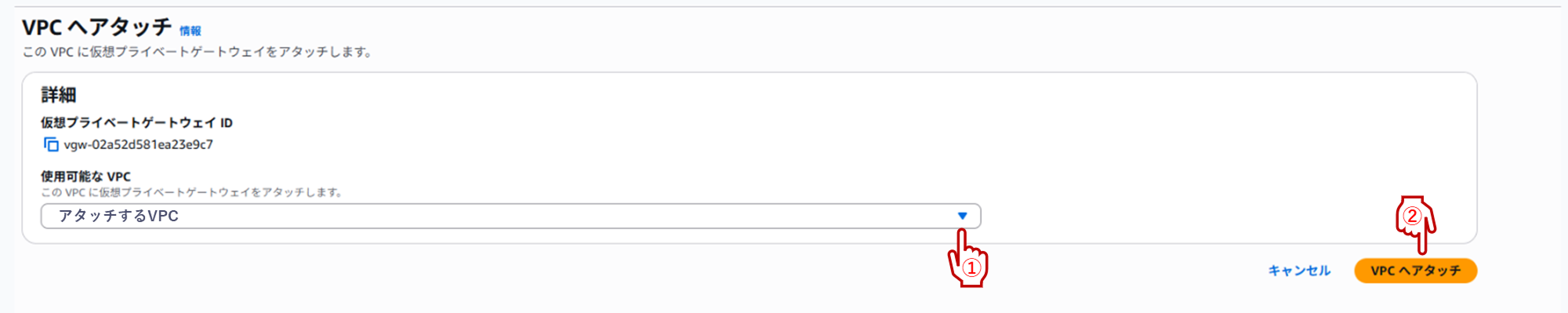

⑥アタッチするVPCを選択する画面へ移動しますので、クラウドゲートウェイで接続させたいVPCを選択して「はい、アタッチします」をクリックして下さい。

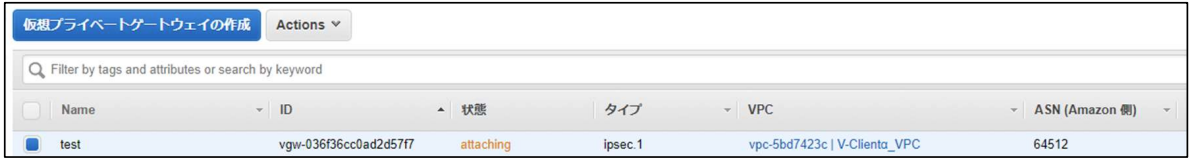

⑦成功するとトップ画面に戻り「状態」が「attaching」になりますので、これで【ステップ2】は完了です。

※数十秒で「attaching」からattachedへ変更されます。

【ステップ3】ルートテーブルの作成

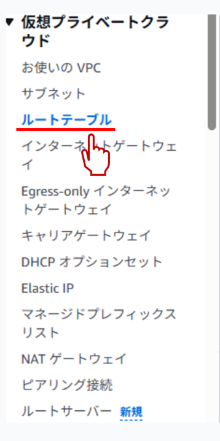

①次に「VPCダッシュボード」の中から「ルートテーブル」をクリックします。
※既に接続させるVPCと紐づくルートテーブルを作成している方は、「ルートの編集」から作業願います。

②画面左上の「ルートテーブルの作成」をクリックします。

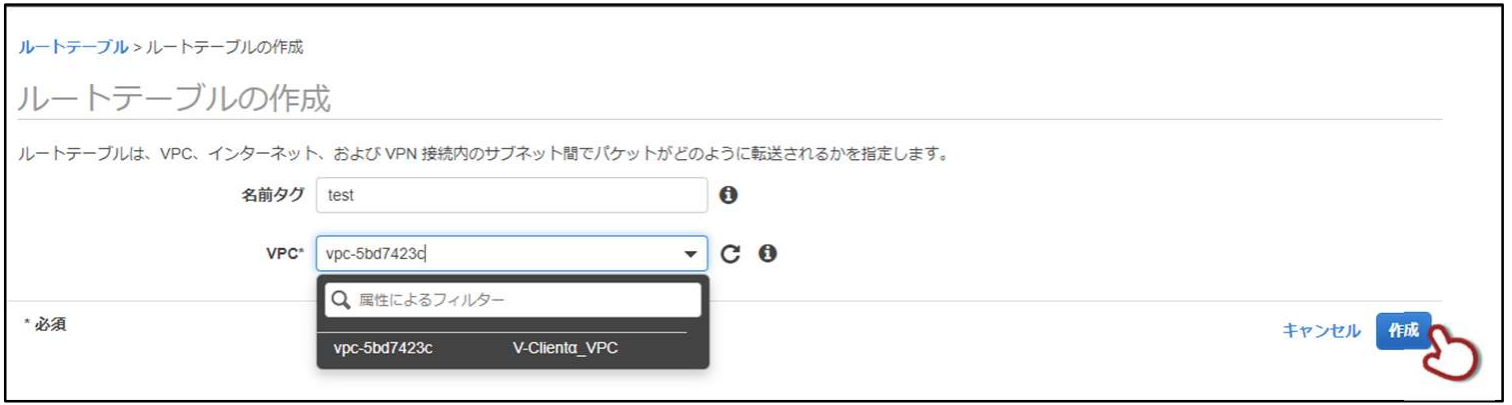

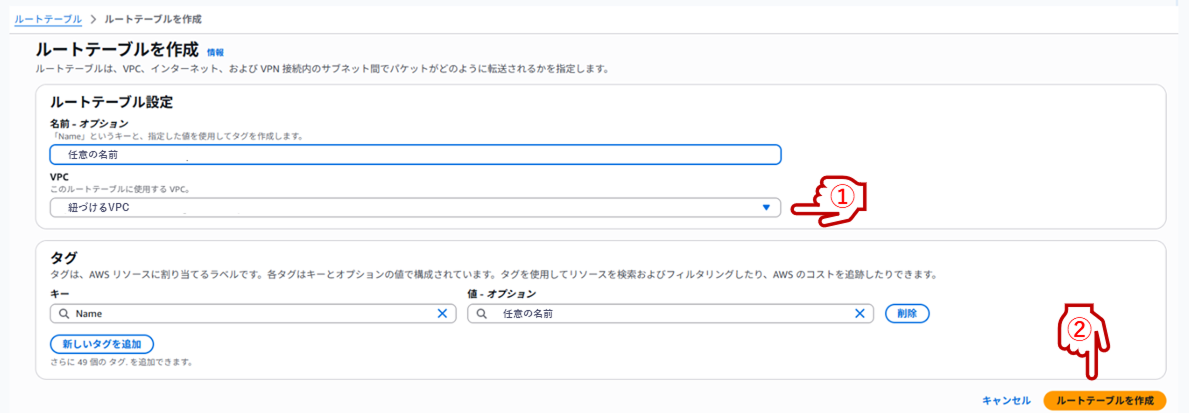

③下記の内容でルートテーブルを作成し、「作成」をクリックします。

■名前タグ：お客様の任意の名前

■VPC：作成するルートテーブルを紐づけるVPCを選択

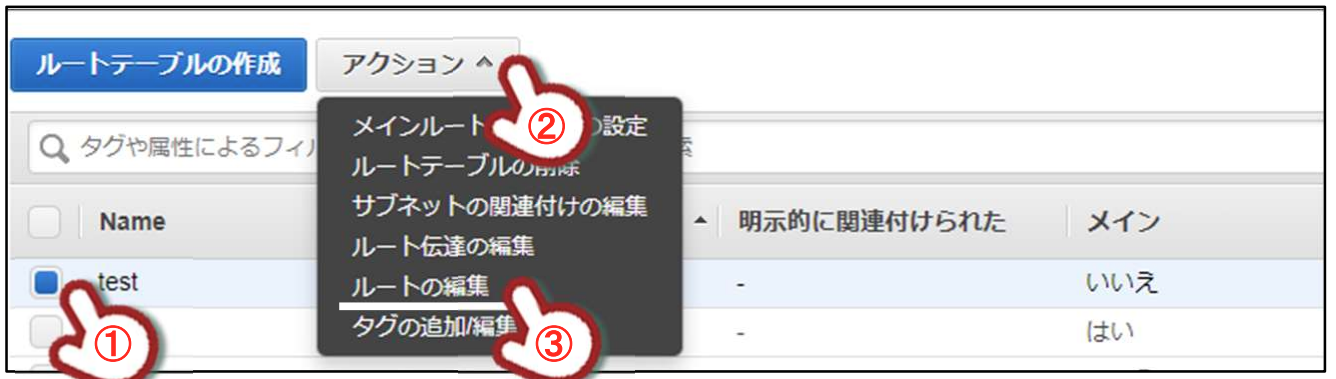

④ルートテーブルを作成したら、「ルートの編集」をして下さい。

④-1. 今回接続させるVPCに紐づくルートテーブルをチェック
④-2. 上部の「アクション」をクリック
④-3.「ルートの編集」をクリック
④-4.「ルートの追加」をクリック

⑤「ルートの追加」は下記の内容を全て追加してください。

・センター側アドレス情報のローカルIPアドレス
・リモートアクセス情報のWindows/Mac用ネットワークアドレス
・リモートアクセス情報のiOS用ネットワークアドレス
・リモートアクセス情報のAndroid用ネットワークアドレス
※1:サブネットは全て「/24」です。

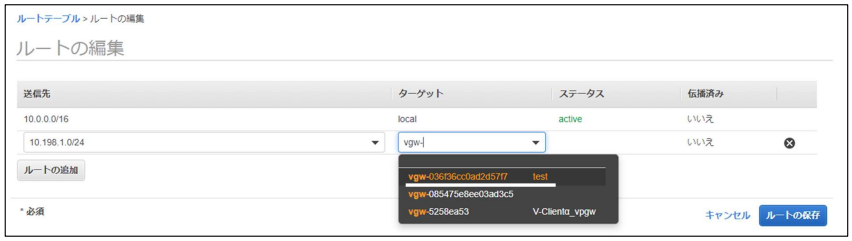

※2:ターゲットは全てステップ2で作成した仮想プライベートゲートウェイを指定してください。

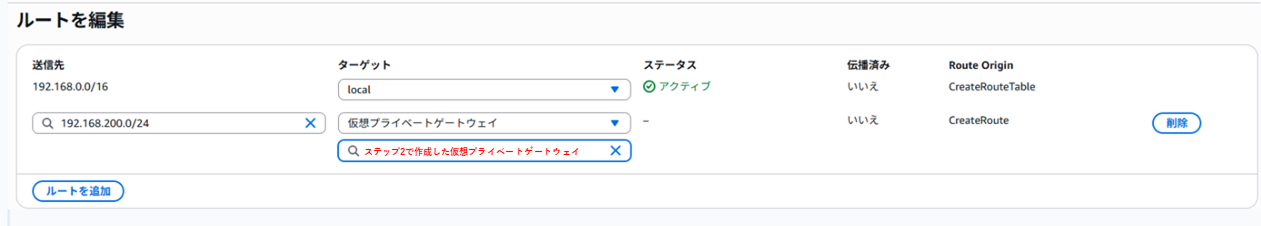

(下図の例では「test」という名前のVPGを選択しています。)
