設置手順 - V-Router(type-USGpro)
本記事ではV-Router(type-USGpro)の設置方法をご案内致します。
V-sonic、V-Routerのその他タイプの設置方法に関しては、下記リンクよりお進みください。
V-sonic、V-Routerのその他タイプの設置方法に関しては、下記リンクよりお進みください。

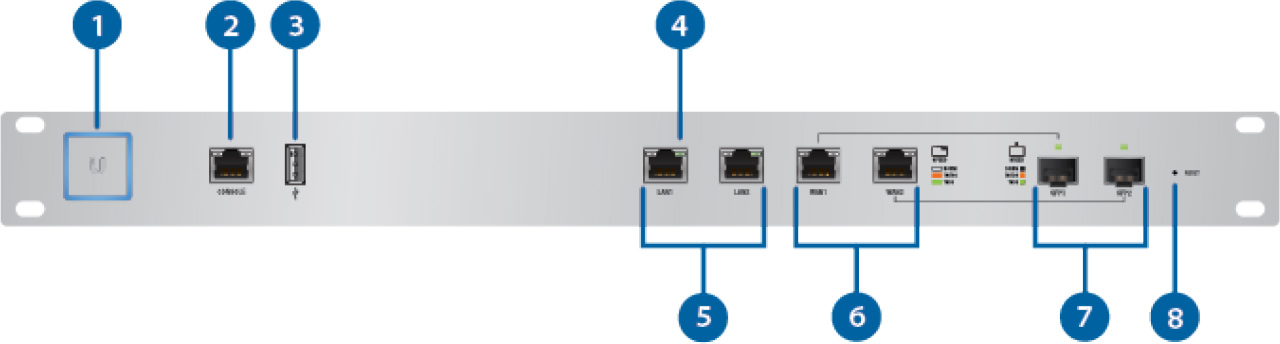

各部の名称
| 番号 | 名称 | 説明 |
|---|---|---|
| 1 | システムLED | 本体の動作状態を表示します。 白点灯 ：工場出荷時の状態 青点灯 ：正常稼働中 白・青点滅 ：ファームウェア更新中 消灯 ：オフライン |
| 2 | コンソール | 使用しません。 |
| 3 | USBポート | 使用しません。 |
| 4 | LAN / WAN /SFPのスピード / リンク / アクティビティ LED | スピード / リンク / アクティビティを表示します。 消灯 ：リンクなし 黄 ：10/100Mbpsでリンクを確立 点滅はアクティビティを示します。 緑 ：1000Mbps（1Gbps）でリンクを確立 点滅はアクティビティを示します。 |
| 5 | LAN ポート | 10/100/1000イーサネットLAN接続をサポートします。 |
| 6 | WANポート | 10/100/1000イーサネットWAN接続をサポートします。 |
| 7 | SFP ポート | 使用しません。 |
| 8 | リセットボタン | 使用しません。 |
注意 |
ステータスLEDが消灯の場合は、再度電源を入れ直してください。再び、ステータスLEDが消灯となる場合は、弊社サポートセンターへご連絡ください。 |
Hypersonix サービスへの接続手順
-
弊社より送付しましたクラウドルータ(V-Router)を開梱し、同梱物に不備がないことを確認します。
-
電源コードを電源コンセントに接続し、LAN ケーブルを利用するポートに接続します。
-
正常に電力が供給され、起動中の状態となっている場合、ステータス LED が白色で点灯します。
-
ステータス LED が白色で点灯した状態で数分程度待ちます。正常に起動し、稼働状態になると、ステータス LED は青色の点灯に変わります。
注意 |
ステータスLEDが白色から変化しない場合は、弊社サポートセンターへご連絡ください。 |
マウントキットの取り付け手順
注意 |
本機を棚や壁に取り付ける場合、専用のマウントキットを必ずご使用ください。 |

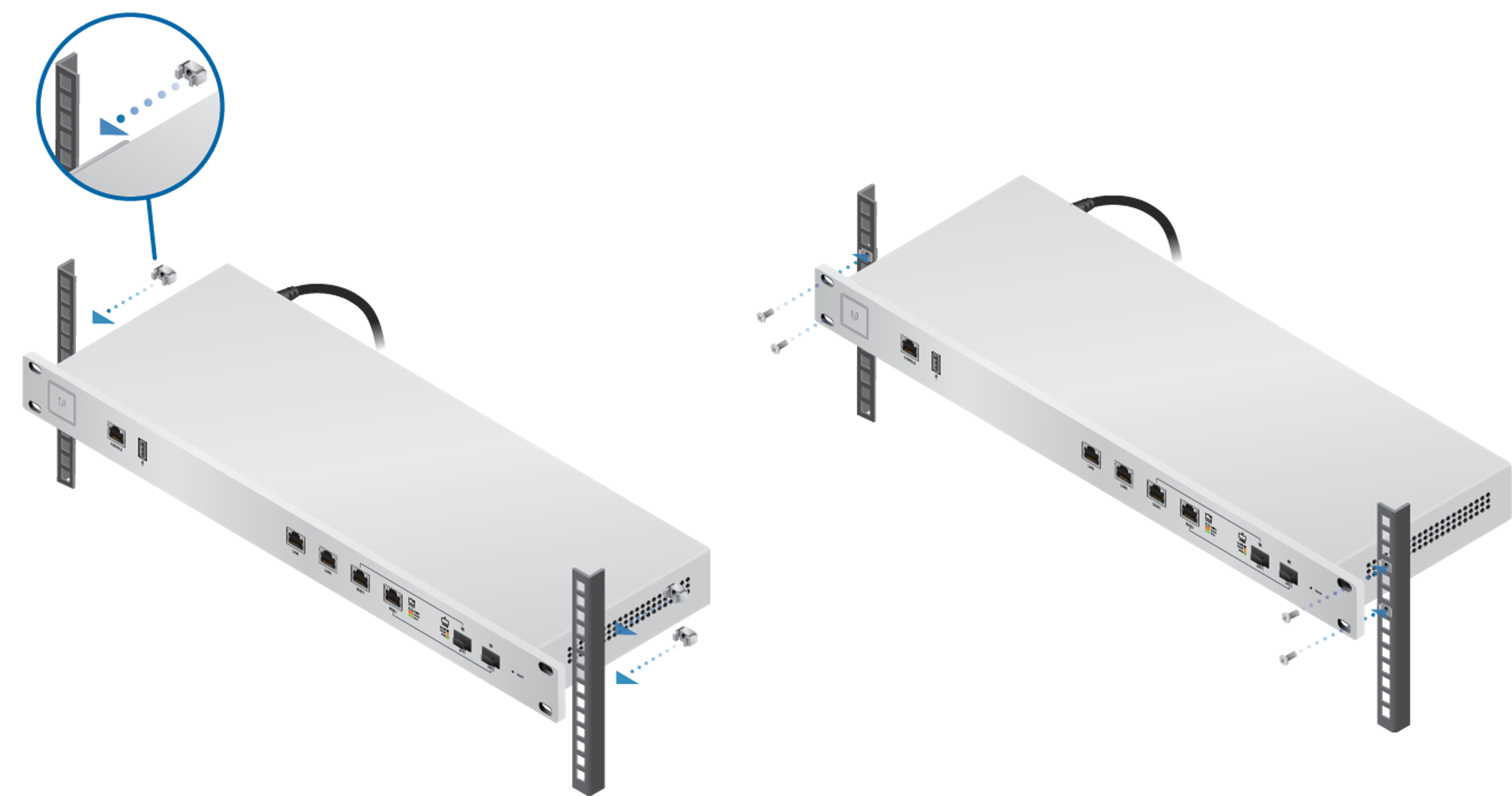

ラックマウント手順
-

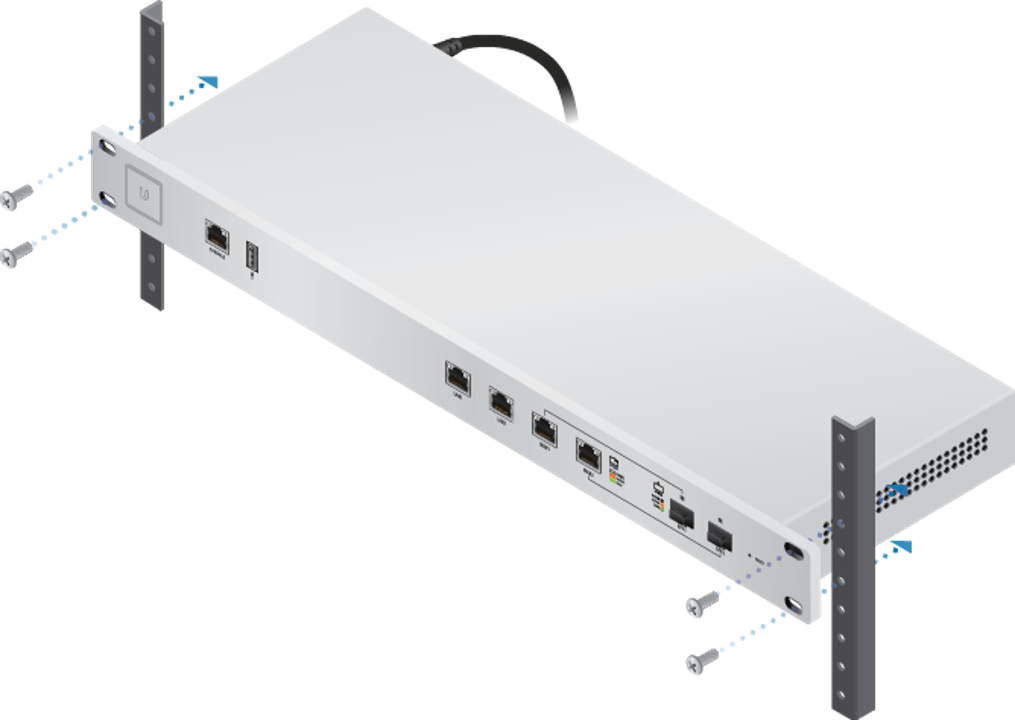

ラックにマウント用ネジで本体を固定します。
-
または、ケージナットをラックに取り付け、マウント用ネジで本体を固定します。
※V-Switchの設置方法につきましては網屋サポートまでお問合せください。
